En función de las temperaturas existentes en una corriente de gases y el tejido seleccionado para su depuración, puede ser necesario el enfriamiento de esos gases antes de entrar al filtro de mangas.
Enfriamiento con agua

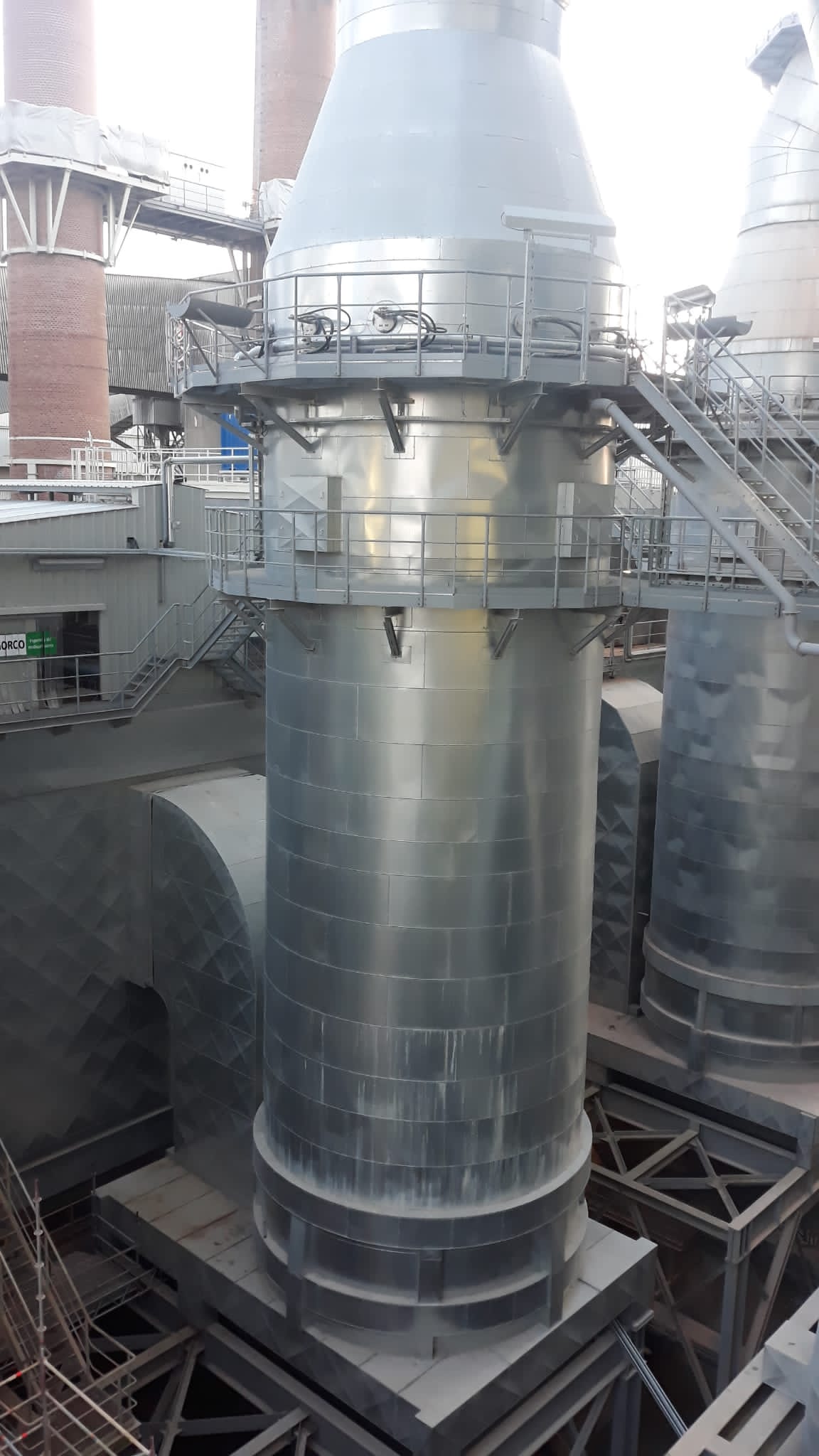

Se realiza en una torre o “quencher”, y era el sistema más característico hasta hace pocos años en los grandes hornos rotatorios de cemento, cal, dolomías, etc En ellos actuaba como enfriador y acondicionador de gases delante del electrofiltro principal. Posteriormente los filtros de mangas van sustituyendo a los electrofiltros en la mayoría de las nuevas instalaciones, u ocupando el lugar de los mismos en operaciones de remodelado, reforma o “retrofitting”, de las que GORCO tiene sobrada experiencia.
Cálculo
El cálculo del agua necesaria para el enfriamiento de una masa de gas desde la temperatura de salida del horno hasta la posible de utilización del filtro de mangas, (orden de 220 a 240º máximo con mangas de fibra de vidrio y membrana de teflón), es relativamente sencillo con un balance entálpico, gas / agua, en el que es interesante considerar que el agua pasa de fase líquida a gaseosa con la consiguiente entalpía disponible de vaporización a 100º.
Los factores más importantes a tener en cuenta son el régimen de velocidad, (diámetro quencher) y tiempo de mezcla antes de la formación de barros, lo que condiciona la altura mínima de la torre.
Pulverizadores, “NOZZLES”
Para garantizar una mezcla efectiva, es fundamental el diseño y la disposición de los pulverizadores o toberas que introducen el agua finamente pulverizada en la corriente de gas. GORCO colabora en este epígrafe con fabricantes de primera fila mundial.
Los inyectores de agua, pulverizadores o toberas, “nozzles”, cubren una extensísima gama de modelos para cada aplicación. No entramos en ello. De una manera simple se puede establecer una subdivisión en dos grandes grupos:
. inyección de agua pulverizada.
. inyección de una mezcla agua / aire.
Suministro GORCO
Las instalaciones ofrecidas por GORCO pueden cubrir la TORRE propiamente dicha con sus INYECTORES y elementos en campo y, además, todo el circuito de SUMINISTRO DE AGUA Y AIRE, incluyendo, motobombas, tuberías, valvulería, sistemas completos de regulación y control.
